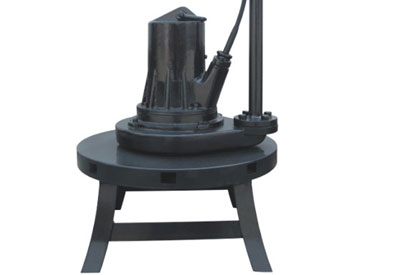

QXB型离心曝气机

一、QXB型离心曝气机工作原理

QXB型离心曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。
　　由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。

二、QXB型离心曝气机应用范围

QXB型离心曝气机用于污水处理厂曝气池，曝气沉砂池中，对污水的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。进行量为10~100m3，增氧能力为0.35~8.20KgO2/h，电机功率为0.75~22kw。

三、QXB型离心曝气机结构特点

1、采用引进瑞典飞力潜水电机密封技术的水下电机；

2、叶轮与电机直联，结构简单，效率高，寿命长；

3、可加网状进水口，避免异物进入机体引起不必要的破坏；

4、可通过进气阀调节进气量；

5、除电机外，其它部件材质有不锈钢、碳钢和铸铁供选择。

四、QXB型离心曝气机特性

1、独特的混气室设计，吸入空气量多，混合效果好，氧利用率高；

2、气水混合液以特殊的角度从混气室中排出，可使水流成螺旋状向水平方向并继而向上流动，在曝气的同时兼有搅拌作用；

3、机体沉入水中运行，无噪音。进气管出水面可加装消音器，增强消音效果。

五、QXB型离心曝气机型号说明

六、QXB型离心曝气机技术参数

型号	?功率（KW)	?额定电流 (A)	叶轮转速 (r/min)	服务范围 (m)	大潜水深度 (m)	空气吸入管径 (mm)	进气量 (m3/h)	? 重量 (kg)
QXB0.75-32	0.75	2	1390	2.8	2	32	10	62
QXB1.5-32	1.5	3.7	1400	3.5	3	32	22	105
QXB2.2-50	2.2	4.9	1430	4.8	3.5	50	35	182
QXB3-50	3	6.8	1430	5.5	3.5	50	50	198
QXB4-50	4	9	1440	6.5	4	50	75	234
QXB5.5-65	5.5	11	1440	8	4	65	90	298
QXB7.5-80	7.5	15	1440	10	4.5	80	100	318
QXB11-80	11	22.6	1460	11	4.6	100	160	382
QXB15-100	15	30.3	1460	12	4.8	100	200	413
QXB18.5-100	18.5	36	1470	12.5	5	100	260	476
QXB22-100	22	43.2	1470	13.5	5.5	150	320	495
QXB30-150	30	56.8	1470	16	6	150	385	1200
QXB37-150	37	69.8	1480	16	6	150	450	1296
QXB45-150	45	84.2	1480	16	6	150	520	1380
QXB55-150	55	103	1480	16	6	150	630	1430

七、QXB型离心曝气机安装尺寸:

型号	H1	L	D	d	H
QXB0.75-32	200	2000	550	32	600
QXB1.5-32	200	3000	710	32	630
QXB2.2-50	250	3300	810	50	680
QXB3-50	250	3300	810	50	720
QXB4-50	250	3800	810	50	810
QXB5.5-65	300	3800	810	65	980
QXB7.5-80	300	4300	890	80	980
QXB11-80	350	5000	1020	80	1000
QXB15-100	350	5000	1020	100	1000
QXB18.5-100	400	5500	1020	100	1050
QXB22-100	400	6000	1020	100	1050
QXB30-150	450	6000	1150	150	1100
QXB37-150	450	6000	1150	150	1100
QXB45-150	450	6500	1150	150	1150
QXB55-150	450	6500	1150	150	1150

八、QXB型离心曝气机技术参数

.选型需提供的数据资料：
1.需氧量；(KgO2/h
2.曝气池形状，尺寸及水深；（m）
3.曝气池水质状况（如温度，BOD5，COD等）

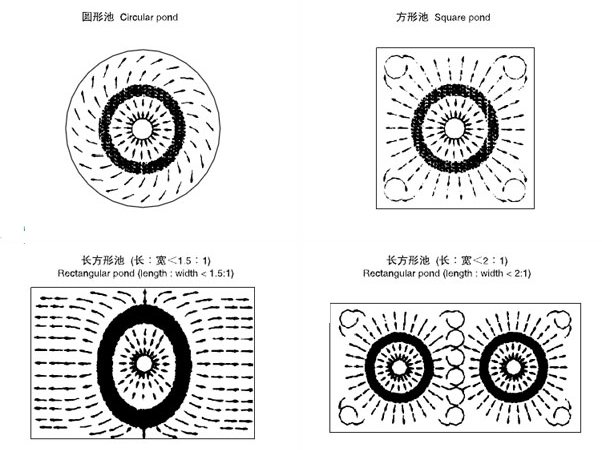

.推荐布置选型：

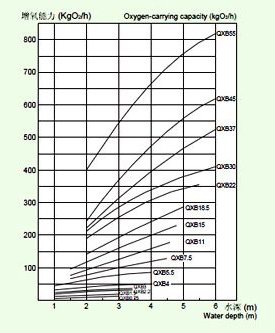

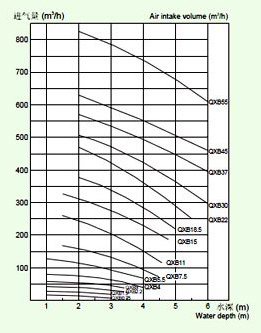

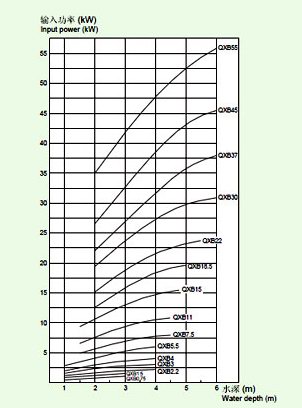

九、QXB型离心曝气机性能曲线图
